ЧАВО

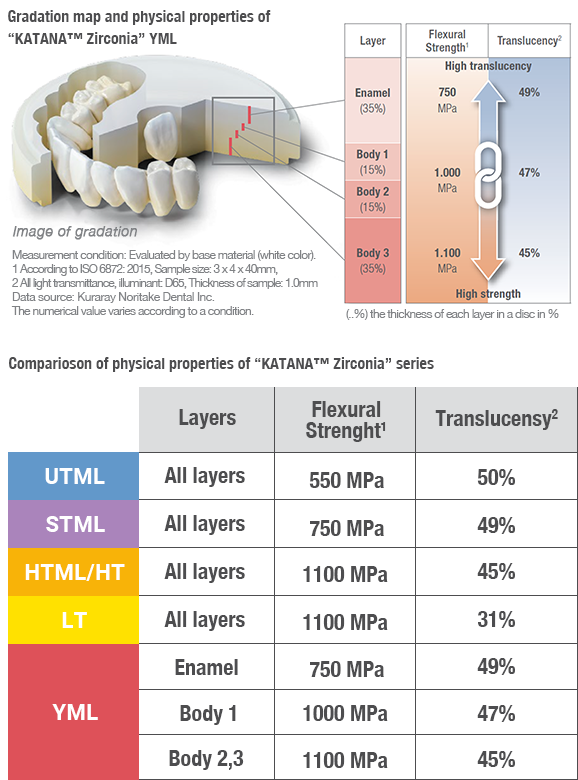

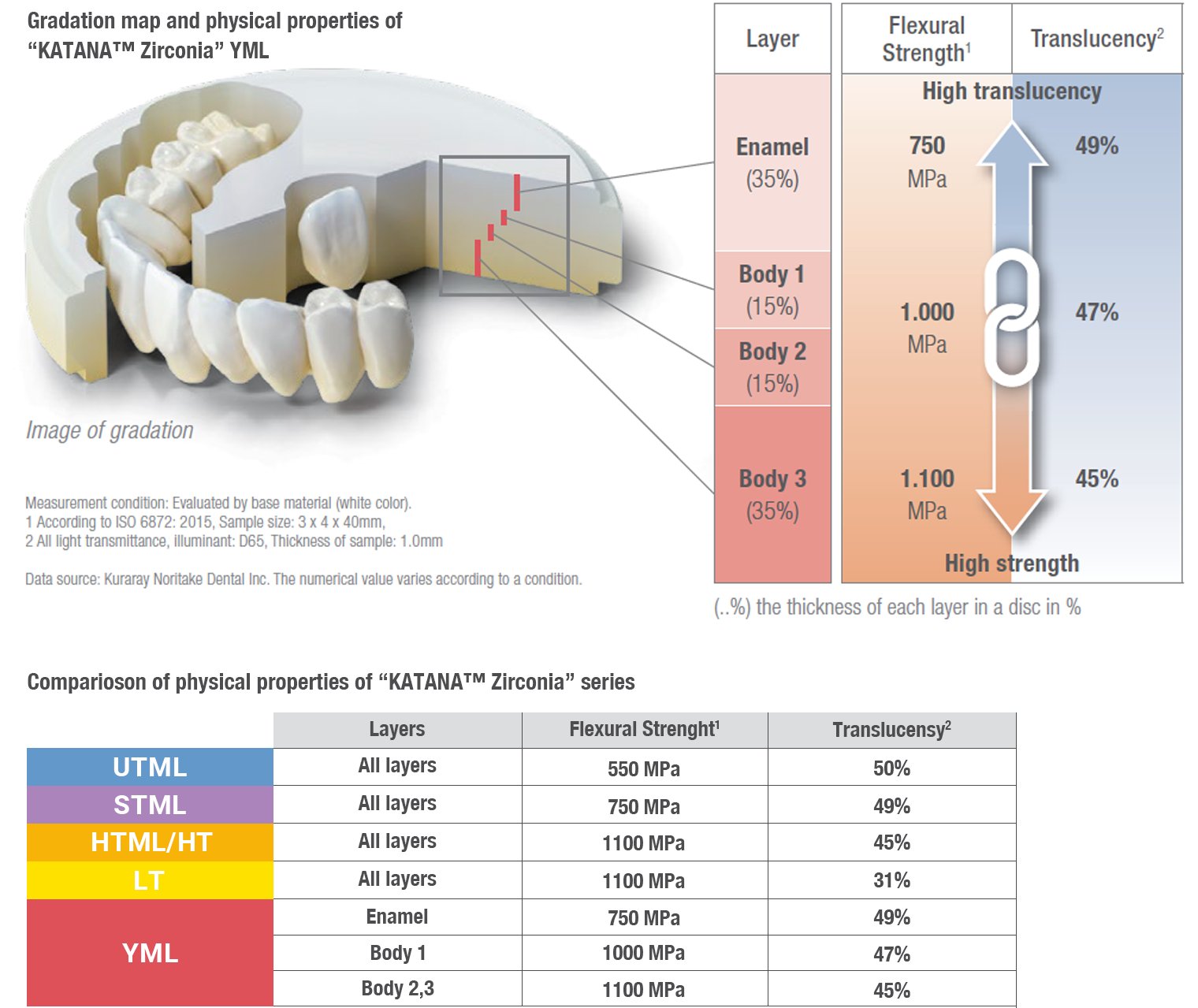

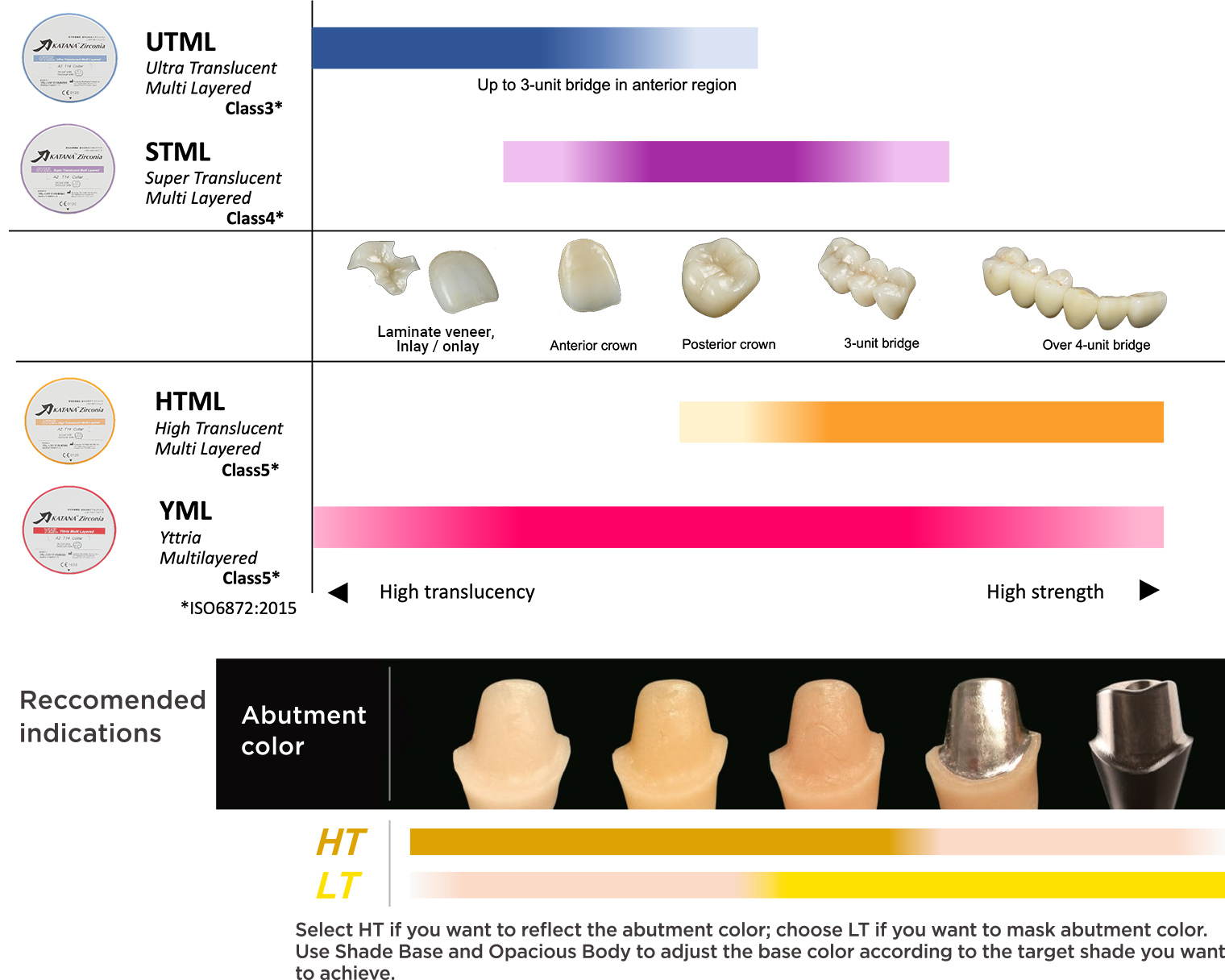

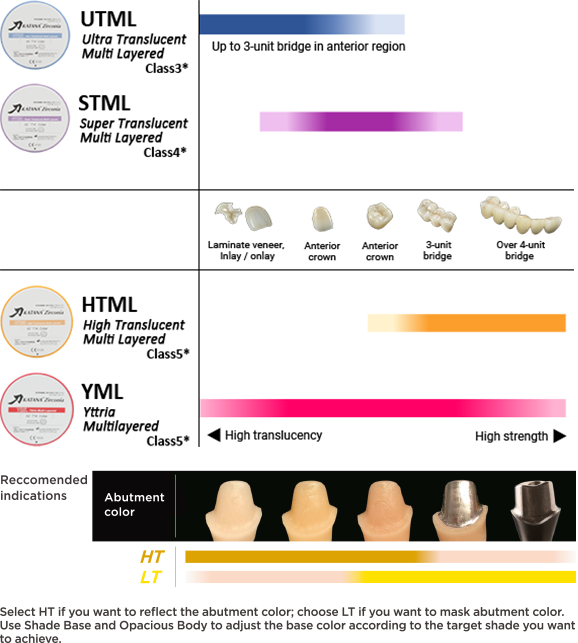

Существующие многослойные материалы KATANA™ Zirconia (KATANA™ Zirconia UTML/ STML/HTML) имеют градацию цветов, при этом подкладочный материал соответствующего типа является одним и тем же для всех слоев и, кроме того, прочность и прозрачность являются одинаковыми для всех слоев соответствующего типа. В этом отношении отличается KATANA™ Zirconia YML. Это новейший многослойный диск KATANA™ со сбалансированным сочетанием цвета/прозрачности и градацией прочности на изгиб. Каждая из серий обладает следующими механическими свойствами и уровнями прозрачности: См. прилагаемые графики.

HTML имеет в большей степени тетрагональную, а STML и UTML имеют в большей степени кубическую структуру.

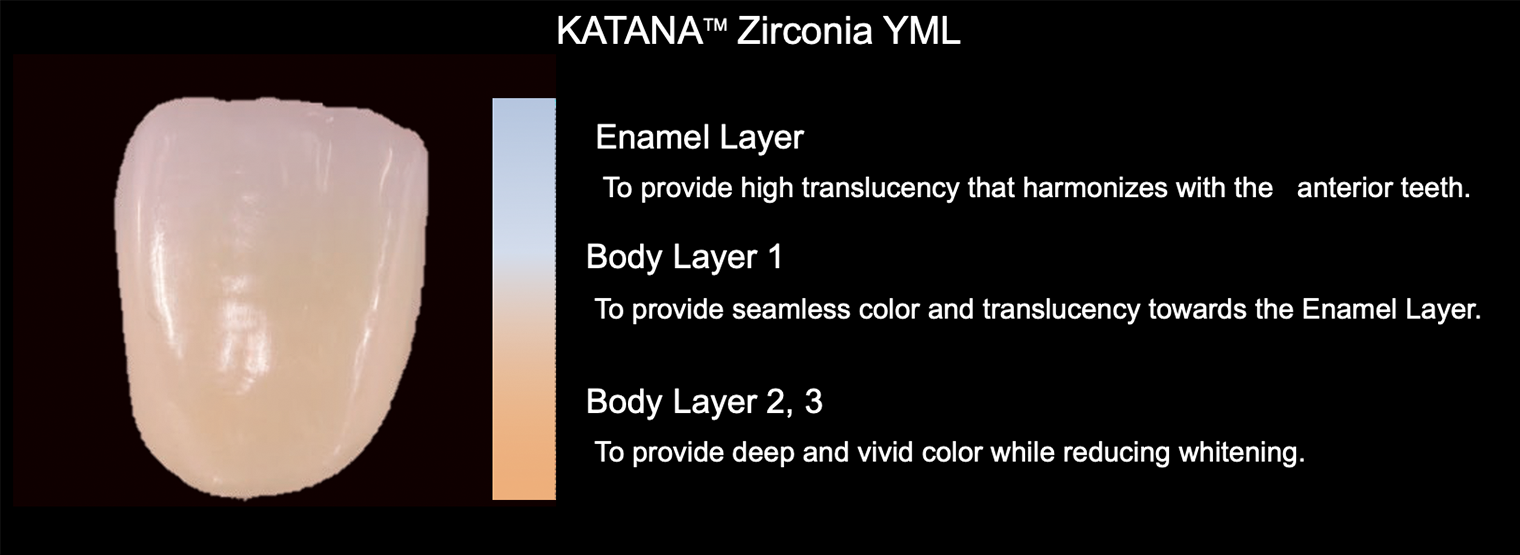

Основной слой имеет более высокое содержание тетрагональных кристаллов, в то время как кубическое содержимое постепенно увеличивается в направлении слоя эмали

Представлены ниже:

Нет, они не содержат стеклокерамики. Высокая прозрачность достигается за счёт нового порошка диоксида циркония, который мы разработали.

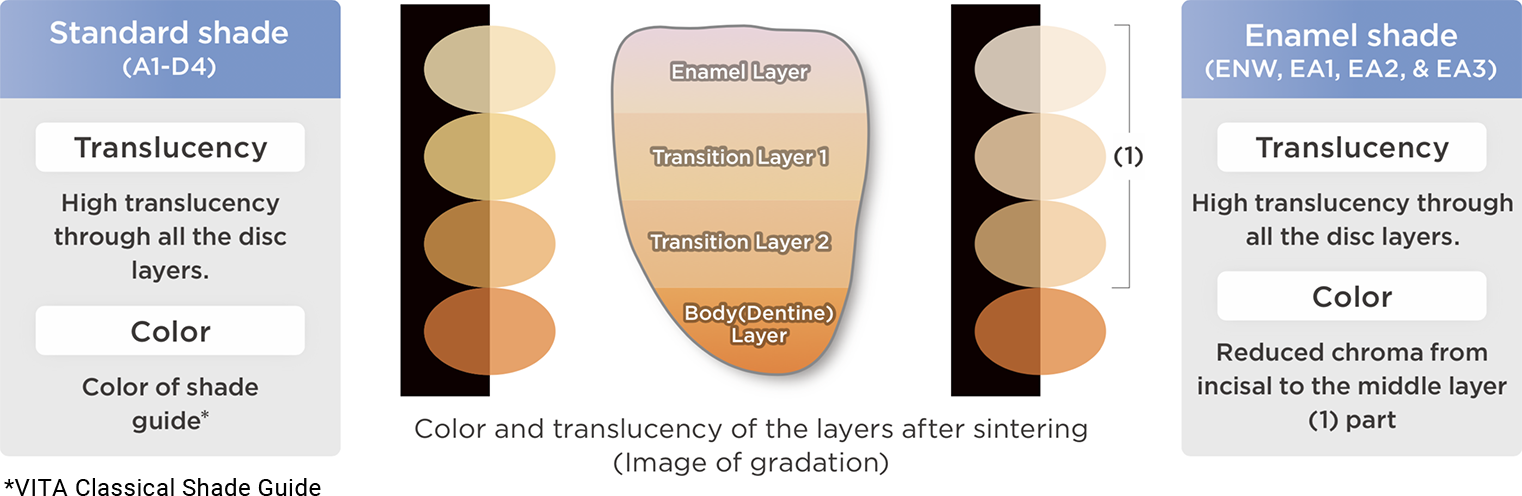

Они поставляются в двух цветовых вариантах. «Стандартные» цвета и эмалевые оттенки. Оба варианта имеют высокую прозрачность во всех слоях диска. Эмалевые оттенки более прозрачные в области режущего края.

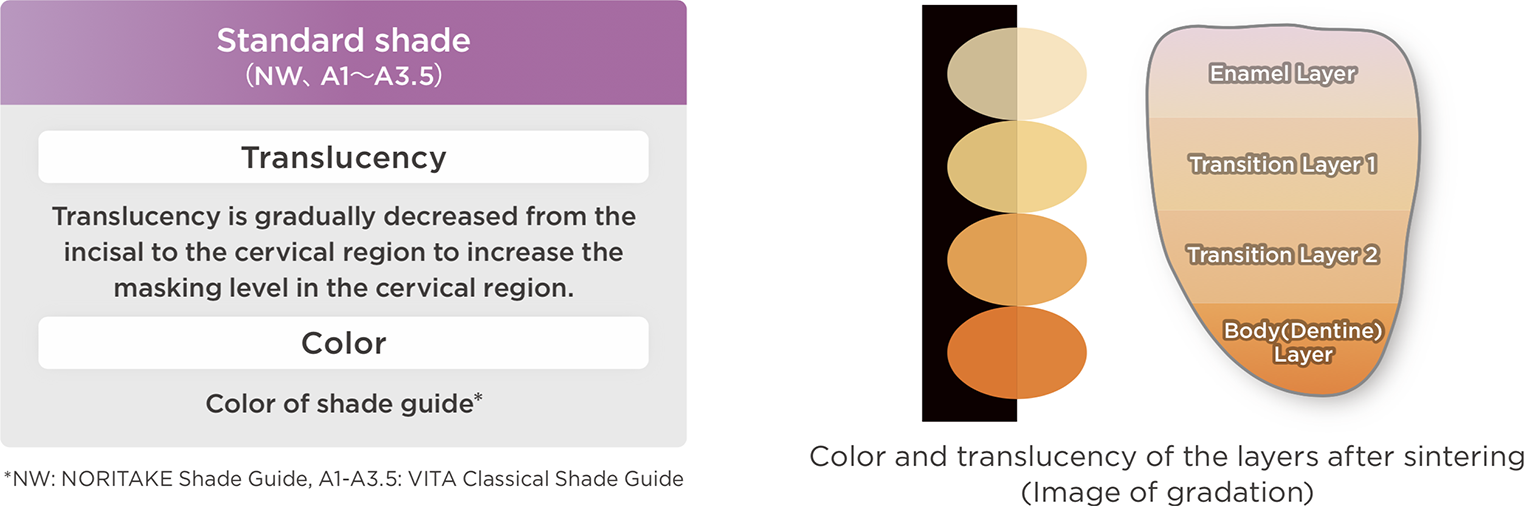

Поставляется в «стандартных» цветах. Благодаря маскирующему эффекту в пришеечной области, имеется более широкий диапазон возможностей, чем у UTML.

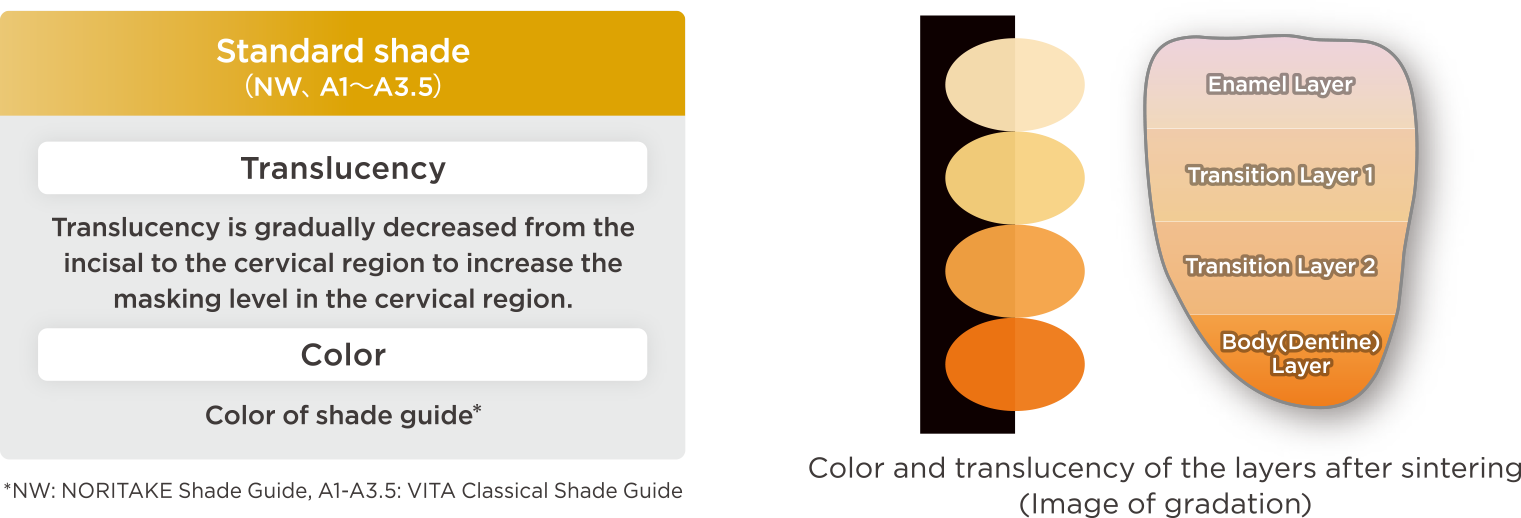

HTML имеет только один тип стандартного оттенка. The masking ability of the HTML is well-balanced, due to its good level of translucency with gradation of the color.

YML имеет только один тип стандартного оттенка.

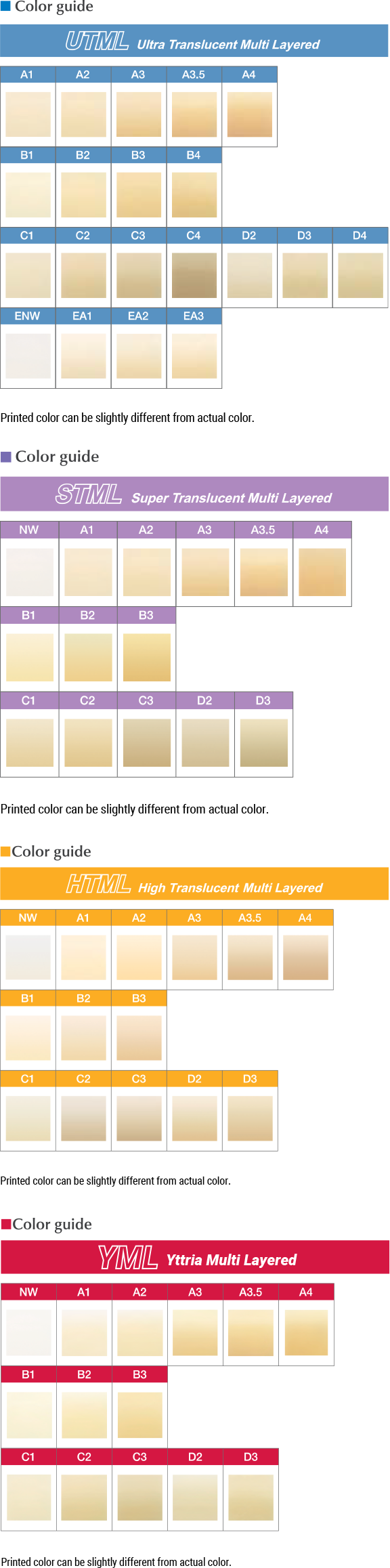

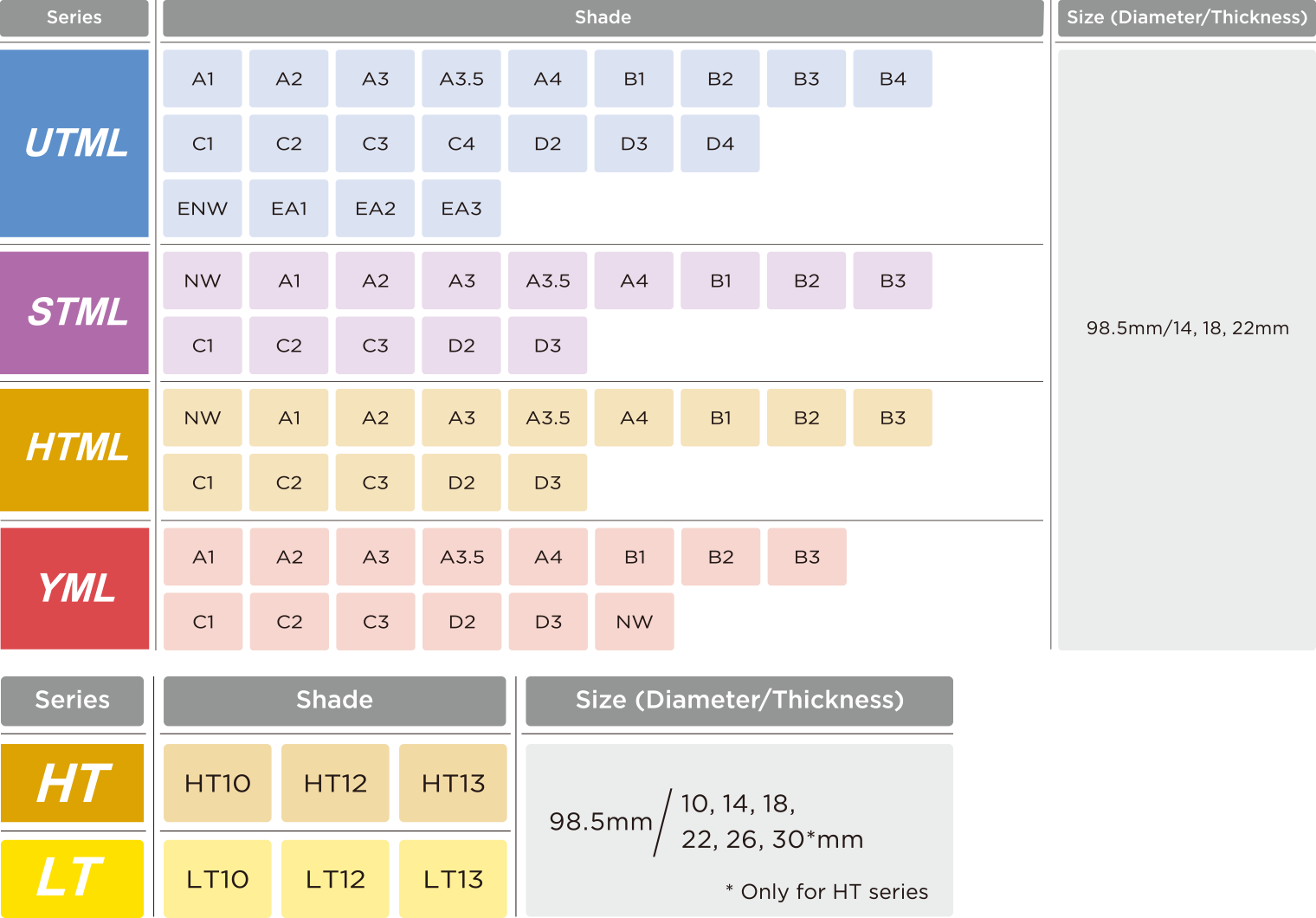

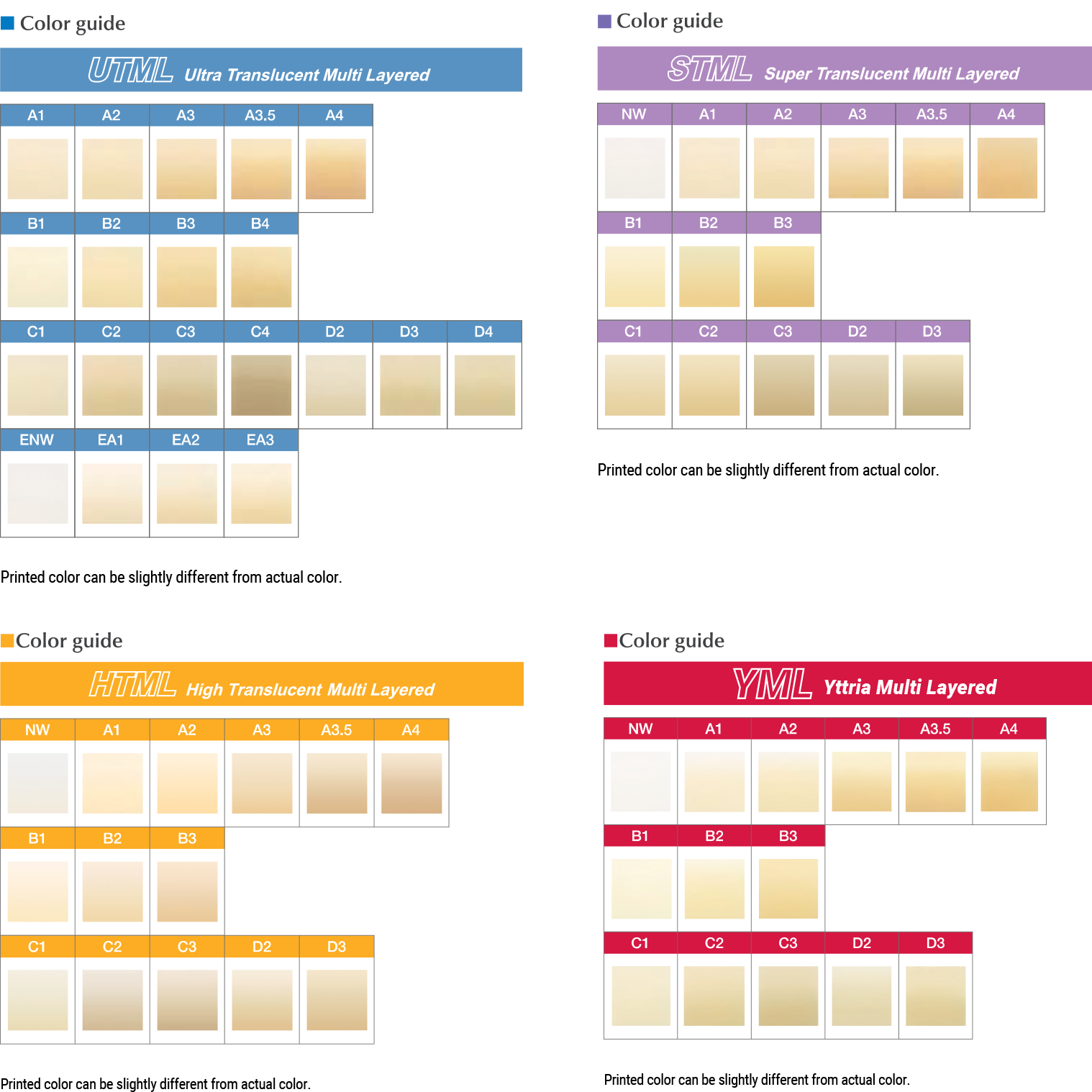

UTML доступен в 20 оттенках; STML, HTML et YML в 14 оттенках.

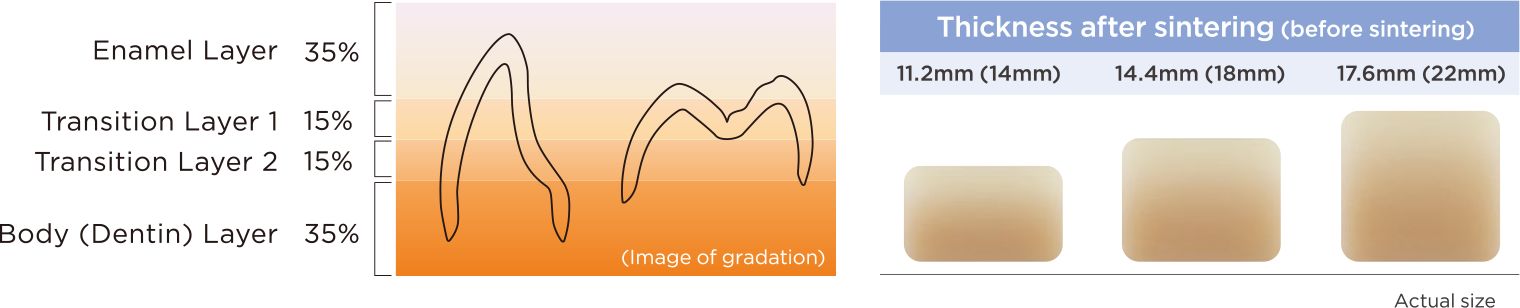

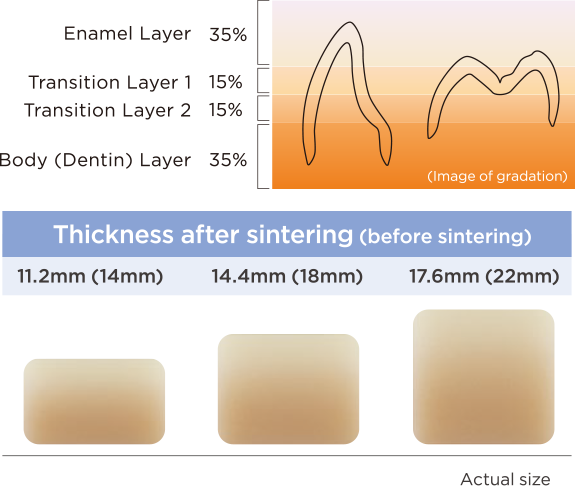

Каждая серия поставляется в форме плоского диска диаметром 98,5 мм с пластиковым кольцом по краю шириной 10 мм. Вы можете выбрать соответствующую толщину диска в зависимости от длины коронки, необходимой для каждого клинического случая. Толщина дисков составляет 14, 18 и 22 мм.

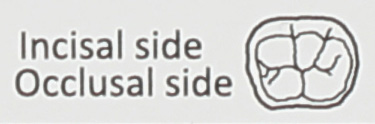

Сторона с надписью KATANA является верхней (эмалевый слой).

Да, можно, используя различные настройки программного обеспечения CAM. Пожалуйста, обращайтесь в наш «Handy Chart» за рекомендациями.

Нет, это не рекомендуется, в связи с потерей эстетического эффекта.

Толщина «стенок» коронки не должна быть меньше 0,8 мм для фронтальной группы зубов и не менее 1 мм для жевательной группы. Предельно допустимая протяжённость моста – 3 единицы . Кроме того, толщина перемычки не должна быть меньше 12мм2 для фронтальной группы и 16мм2 для жевательной группы.

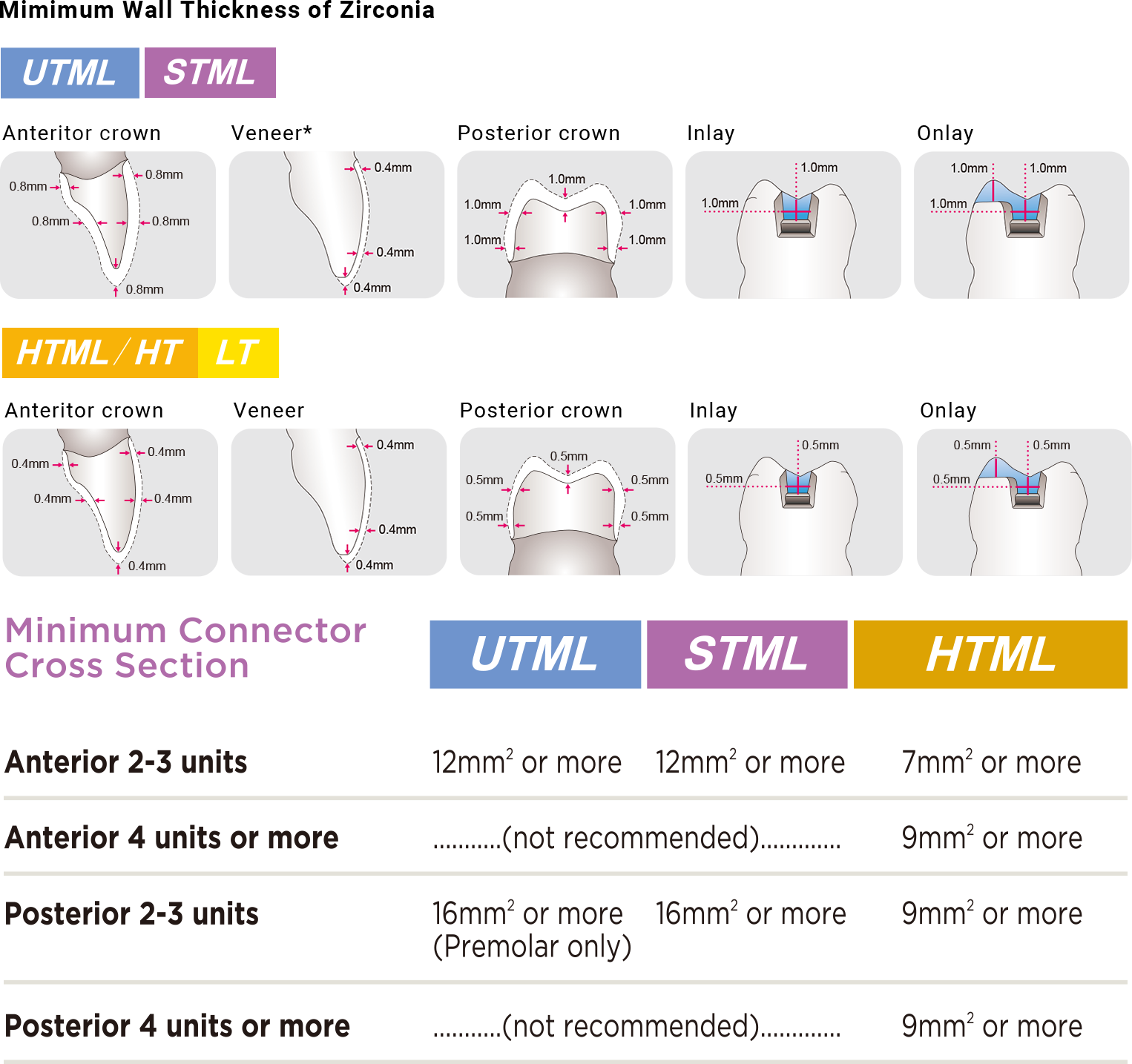

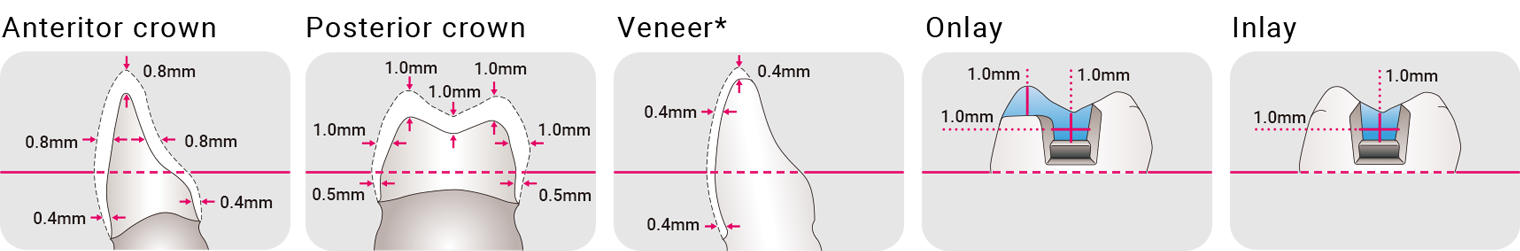

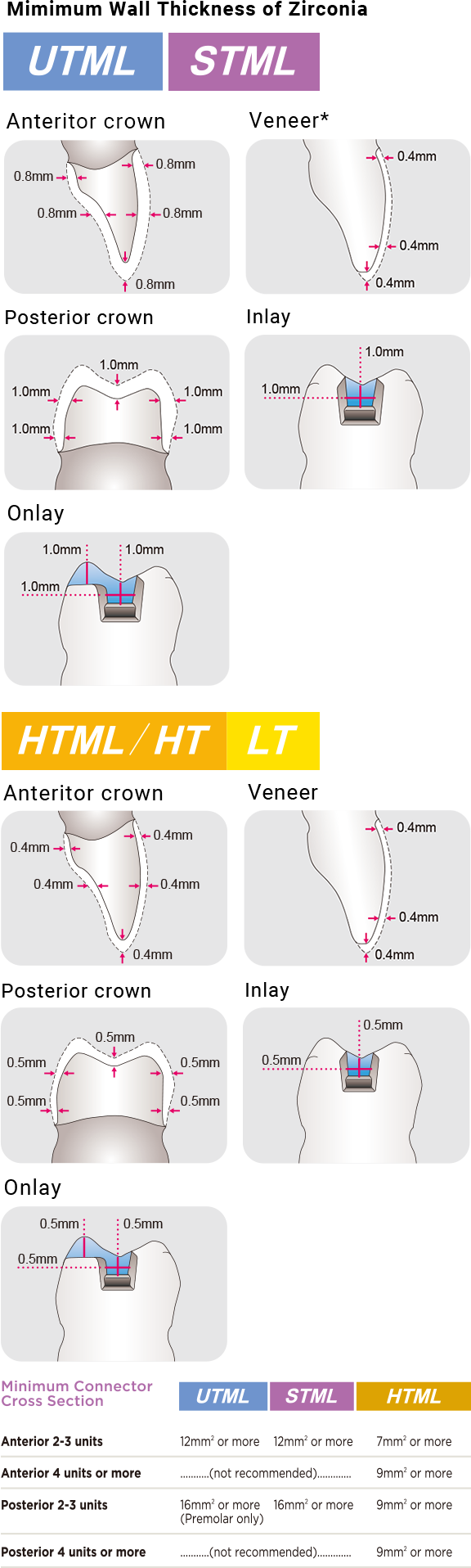

Соблюдайте следующие рекомендации относительно применимой минимальной толщины стенок:

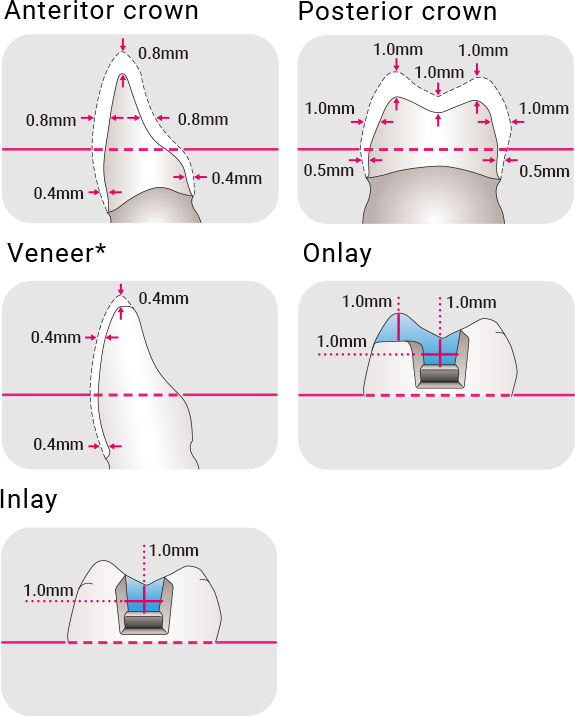

Требования к толщине относятся ко всем циркониевым реставрациям. Толщина фарфорового покрытия не включена. Минимальная толщина стенок относится ко всем циркониевым реставрациям или к каркасу для реставрации с фарфоровым покрытием. В таких случаях следует оставить 0,4 мм (передняя группа зубов) или 0,5 мм (боковая группа зубов) для области, находящейся в донной (нижней) половине диска. Если используется полностью циркониевая реставрация винира в сочетании с фарфором, следует оставить 0,8 мм или более для области, расположенной в верхней половине диска.

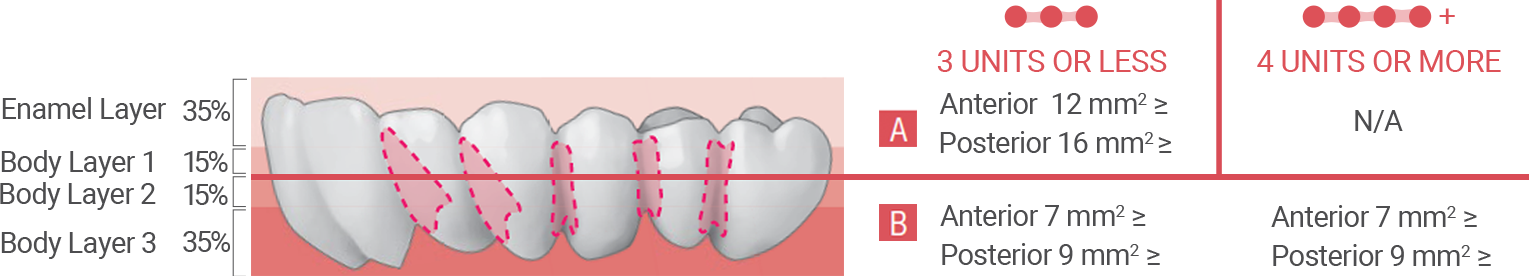

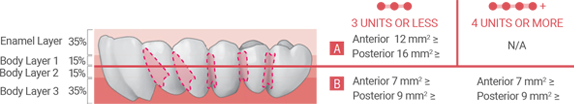

Соблюдайте следующие рекомендации по применимой толщине стенки поперечного сечения:

Область поперечного сечения перемычки трех или меньшего числа единиц может быть размещена в любом слое.

1. Максимальное число мостовидных протезов равно одному. Не подходит для консольного моста. 4 единицы или более - по крайней мере 50% поперечного сечения перемычки должно быть расположено в донной (нижней) половине диска.

2. Максимальное число мостовидных протезов между двумя опорами (зубами) не должно превышать двух. В случае консольного моста число мостовидных протезов должно быть равным одному. В этом случае поперечное сечение перемычки должно составл ять по крайней мере 12 мм.

Они отличаются от графиков для циркониевых продуктов других производителей. Высокотемпературное спекание для UTML, STML и YML выполняется при 1550°C, для HTML при 1500°C, а общее время спекания составляет 7 часов. В дополнение к обычной продолжительности спекания (прибл. 7 часов), благодаря нашей запатентованной циркониевой технологии KATANA Zirconia может спекаться прибл. за 54 и 90 минут* без снижения прозрачности или механической прочности. *Материал извлекается из печи для обжига при 800°C. Быстрое спекание возможно для моста до 3 единиц.

Для предотвращения реставрации от растрескивания извлеките ее из печи для обжига при 800°C и оставьте на теплозащитном материале, таком как жароупорный материал или стекловата, до тех пор, пока она не остынет до комнатной температуры.

Да, можно. Теперь для мостов из 3 единиц возможно 90-минутное спекание.

Вы не сможете достичь нужного уровня полупрозрачности или цвета, если печь не может поддерживать температуру 1550 ℃ (2822 ° F) в течение как минимум 2 часов. Если каркас плохо спекается при температуре 1550 ° C (2822 ° F), нанесённый фарфор на каркасе может потрескаться. Вы можете использовать любую печь для спекания, которая может спекать при температуре 1550 ℃ (2822 ° F), независимо от производителя.
* Если максимальная температура спекания в вашей печи составляет 1550 ℃ (2822 ° F), пожалуйста, спросите у производителя, можно ли ее использовать при этой температуре в течение 3 часов.

Механические свойства UTML и STML аналогичны механическим свойствам стеклокерамики. По этой причине, вы всегда должны фрезеровать их на низких оборотах с использованием водяного охлаждения, избегая при этом сильного давления. Алмазные фрезы можно использовать для шлифования, однако, не используйте алмазные диски, которые могут создавать глубокие разрезы. Если разрез будет слишком глубоким, это увеличит риск возникновения трещин.

Вы можете закончить их глазурированием, окрашиванием или нанесением тонкого слоя фарфора. Вы можете использовать любой из следующих продуктов для отделки, но не смешивайте их, иначе разные коэффициенты термического расширения (CTE) материалов могут вызывать трещины.

Да, можно. Вы можете легко добиться желаемого глянцевого блеска, используя «Pearl Surface Z». UTML и STML разработаны для отделки фарфоровой массой или глазурью для достижения желаемого оттенка. Если они будут закончены только полировкой, окончательный оттенок будет развивать увеличенную цветность и выглядеть немного темнее, чем целевой цвет. Мы рекомендуем выбрать диск, который будет фрезероваться на один оттенок ярче, чем целевой оттенок реставрации при полировке.

"Все в одном" означает все области применения с помощью одного диска. ”KATANA™ Zirconia” YML отличается уникальным сочетанием сырья из высокопрозрачного циркония с высокой прочностью, объединенных передовой технологией изготовления. В качестве “Решения ВСЕ В ОДНОМ" ”KATANA™ Zirconia” YML предлагает исключительную гибкость дизайна, от реставраций в виде протяженного полноарочного мостовидного протеза до высокоэстетичных реставраций передних зубов монолитными коронками.

”KATANA™ Zirconia” отличается уникальным собственным производством циркониевого сырья. Благодаря использованию материалов, которые Kuraray Noritake Dental Inc. самостоятельно разработала специально для серии ”KATANA™ Zirconia” и которые кардинально отличаются от материалов других конкурентов, появилась возможность реализовать высокоскоростное спекание без ухудшения эстетических и механических свойств.

Нет, это невозможно. 54- или 90-минутное спекание возможно только для реставраций мостовидных протезов до трех единиц.

Да, можно. Рекомендуется хорошо отполировать коронку, чтобы предотвратить возможный износ противоположного зуба.

Загрязнение реставрации перед спеканием приводят к появлению белых пятен. Основные причины: потно-жировые выделения на пальцах, грязные руки после работы с пескоструем и металлическим каркасом, остатки сканирующего спрея. Так же одна из причин может являться неправильная калибровка печи по температуре.
